全自動折疊KN95口罩機技術解析
發布者:高臻智能 時間:2022-11-30

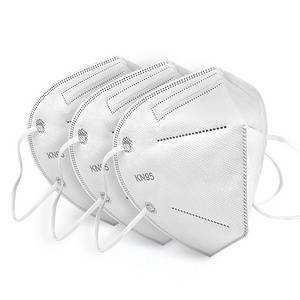

隨著空氣質量的越來越差,呼吸系統疾病也越來越多,因為空氣中的病菌、粉塵、廢氣等可通過呼吸進入人體,對身體造成嚴重損害,佩戴口罩可以起到一定的過濾作用。KN95折疊口罩機生產的口罩是一種用于保護呼吸系統的衛生用品,使人體免受空氣中的病菌、粉塵、廢氣等侵害。那么全自動折疊KN95口罩機的技術是什么樣的呢,請隨口罩機廠家小編來了解。
1、包括機架、驅動機構、連接桿和兩組耳帶焊接裝置;機架上設置有導軌;耳帶焊接裝置均包括底板、以及設于底板上的耳帶輸送切斷機構和耳帶焊接機構,耳帶輸送切斷機構設置于所述耳帶焊接機構的旁側,并用于耳帶拉出和切斷;耳帶焊接機構用于將切斷的耳帶焊接于口罩上;底板與導軌滑動連接,連接桿連接底板,驅動機構設于機架上、且連接底板,用于驅動耳帶焊接裝置沿著導軌往復移動。
2、驅動機構包括驅動電機、主動輪、從動輪、皮帶、絲桿和移動座,驅動電機的主軸與主動輪連接,皮帶與主動輪和所述從動輪連接,從動輪與絲桿連接,移動座轉動連接于絲桿上,移動座連接底板。
3、耳帶焊接機構包括支撐架、熔接組件和夾持旋轉組件,支撐架設置在底板上,夾持旋轉組件設置于支撐架上,夾持旋轉組件用于夾持輸送至其底端的口罩的耳帶,并夾持耳帶翻轉到口罩的邊緣上;熔接組件與底板連接,并用于口罩耳帶的熔接。
4、夾持旋轉組件包括支撐板、第一升降組件、兩組旋轉電機、兩件連接板和兩件平行夾,第一升降組件和支撐板均設于支撐架上,支撐板設于第一升降組件的底端;旋轉電機相對設置于所述支撐板上,連接板與對應的旋轉電機的主軸連接,平行夾與對應的連接板連接;平行夾的兩夾塊上均設置有夾板,夾板的兩端均相對設置有夾爪,用于夾持耳帶。
5、第一升降組件包括升降電機、螺桿和電機固定座,電機固定座設于支撐架的頂部,升降電機設于電機固定座上,升降電機的主軸與所述螺桿連接,螺桿穿過支撐架并與支撐板轉動連接。
6.接組件包括超聲波熔接機、第二升降組件和兩件熔接壓塊;超聲波熔接機設于機架內與底板連接、且超聲波熔接機的熔接部伸長至底板的頂部;第二升降組件設于支撐架上,熔接壓塊相對設于第二升降組件的底端、且延伸到超聲波熔接機的上方。
7、高速型全自動折疊口罩機還包括兩組風機,風機均設于機架內,且風機分別設于對應的所述超聲波熔接機的旁側。
8.第二升降組件包括升降氣缸和固定架,升降氣缸設于支撐架的頂部,并位于升降電機旁側,升降氣缸的伸縮端與固定架連接,熔接壓塊均設于固定架的底部。
9.耳帶輸送切斷機構包括耳帶輸入組件、耳帶拉出組件、穿線座、壓緊氣缸和氣動剪刀;耳帶輸入組件設于支撐架上,用于耳帶的儲存;耳帶拉出組件設于支撐架上;穿線座和氣動剪刀均設置在底板上,耳帶拉出組件的氣動夾與穿線座相對設置,穿線座設于所述氣動剪刀的旁側,穿線座的上端往氣動剪刀的一側延伸有延伸部,延伸部內設有穿線槽,壓緊氣缸設于延伸部的底部,壓緊氣缸的活塞桿伸入穿線槽內;耳帶輸入組件的耳帶料的自由端依次穿過穿線槽和氣動剪刀。
10.耳帶拉出組件包括氣動夾、滑座、直線模組和延伸板,直線模組與支撐架連接,滑座連接于直線模組的移動端,延伸板與滑座連接,氣動夾設于延伸板的底部。
以上便是此篇文章內容的講解。更多關于KN95口罩機以及醫療的內容資訊登陸www.v5zn.cn進行了解,或者在線聯系我們的客服進行專業性一對一解答,謝謝您的閱讀!請勿將新聞內容復制到其商用網站,如需轉載請注明出處(請勿作商務用途)尊重編輯人員,尊重自己,謝謝。
